DL 249循環冷卻器

發布日期：2024-08-22 16:50:41 點擊量：

一、產品特點
本產品是一款可降溫、恒溫、升溫的循環冷卻器，用于輸送循環載熱體，提供恒溫源，整機由制冷系統、循環系統及控制系統等組成。
1、制冷系統由壓縮機、冷凝器、蒸發器、電子膨脹閥及毛細管等組成。

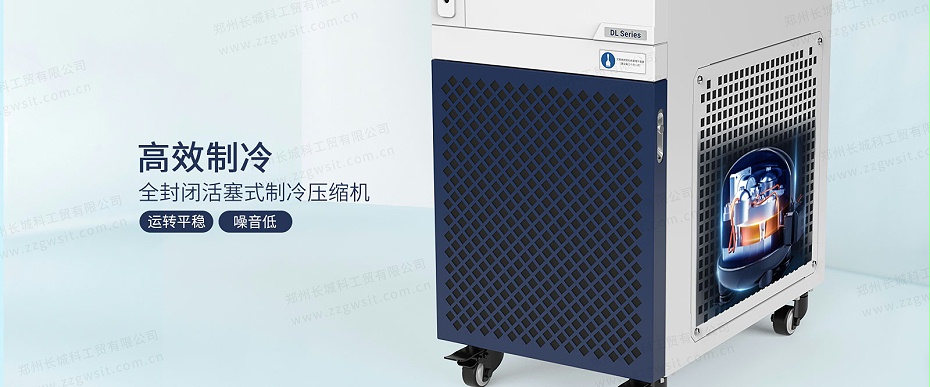

1）全封閉活塞式制冷壓縮機，運轉平穩、體積小、噪音低、可靠性更強。

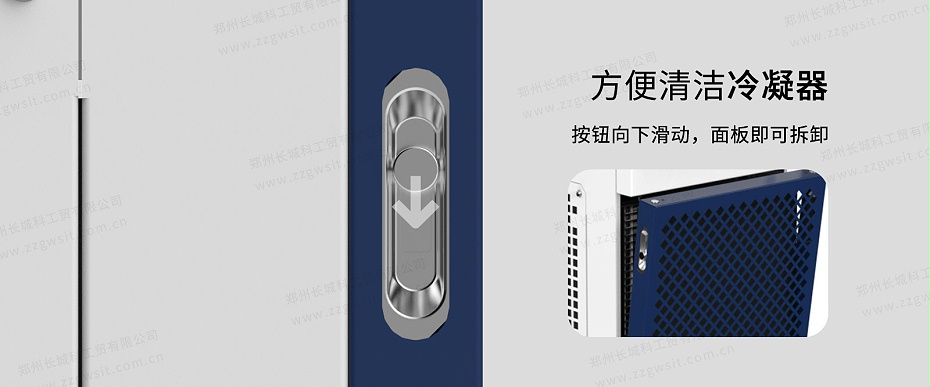

2）冷凝器采用微通道冷凝器，體積小巧、重量輕、換熱效率更高。
3）節流機構采用電子膨脹閥與毛細管相結合的方式，控制精度高、性能穩定可靠。
4）蒸發器為06Cr19Ni10無縫盤管，有效減少泄露風險，蒸發器安裝在儲液槽內，可防止蒸發器凍裂。

2、循環系統
1）儲液槽材質為06Cr19Ni10。
2）采用BLDC循環泵輸送載熱體。
3）循環連接管路材質為硅橡膠材質，循環泵材質為PPE PK PA。

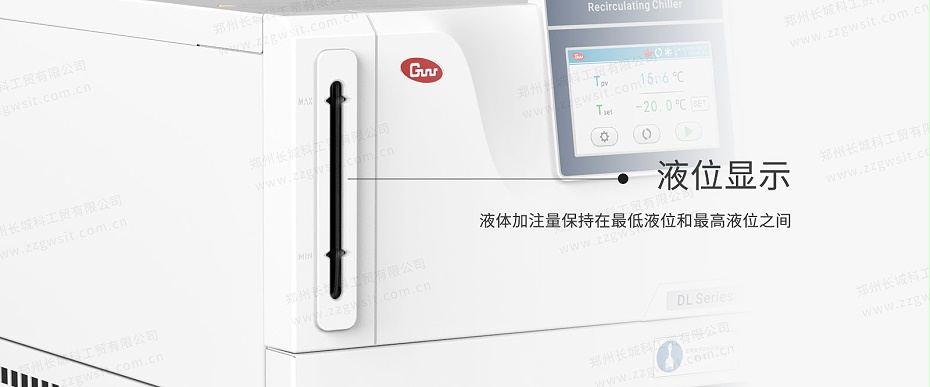

4）有液位顯示功能，可實時監視儲液槽內載熱體液位。

3、控制系統

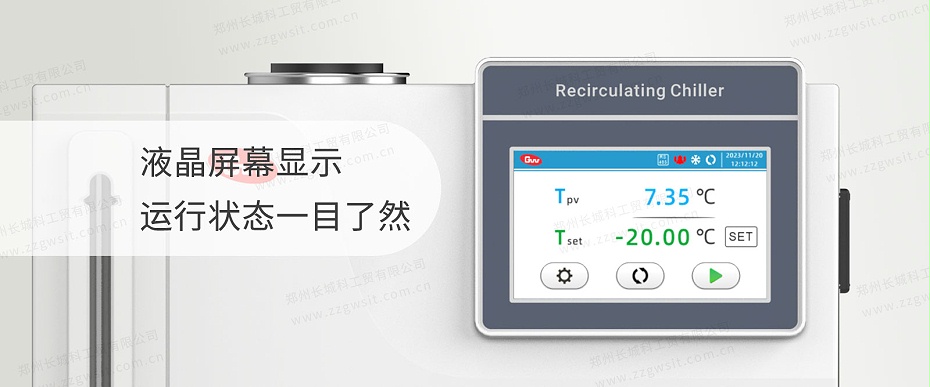

1）4.3寸觸摸屏，操控簡單方便。
2）有溫度校準功能。
3）采用PID算法控制電子膨脹閥，載熱體溫度穩定性可達到±0.5℃。

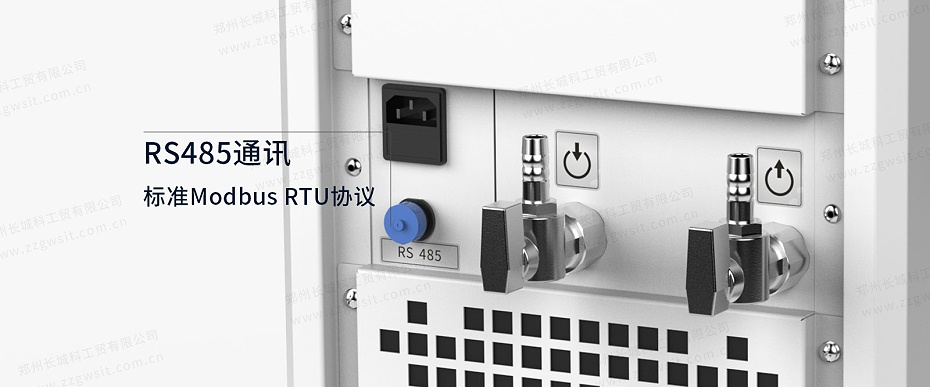

4）RS 485通訊，標準Modbus RTU 協議。

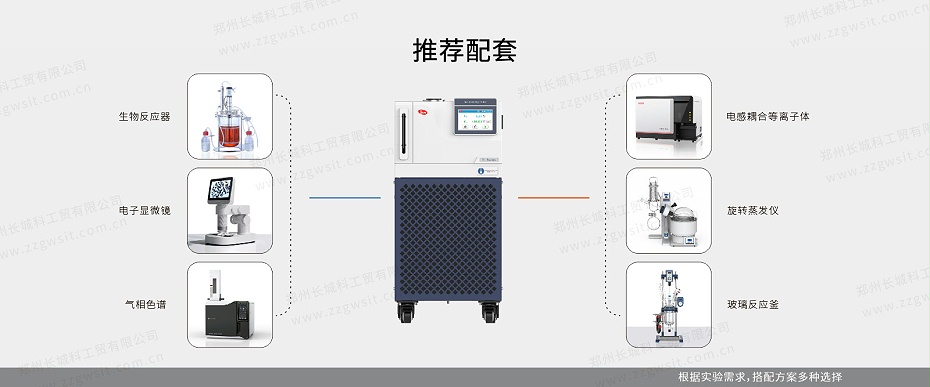

4、產品應用
1）實驗室級的旋轉蒸發儀和平行蒸發儀的冷卻。
2）反應釜系統冷卻、生物反應器冷卻。
3）蒸餾系統的冷卻。
4）熱交換器的冷卻。

型號		DL 249
*載熱體輸出溫度范圍 (℃)		-20～40
使用環境溫度 (℃)		5～35
溫度顯示方式		數字式
溫度穩定性 (℃)		±0.5
額定功率 (W)		1000
**制冷量(W)	@20℃	1300
	@10℃	1150
	@0℃	900
制冷劑		R404A

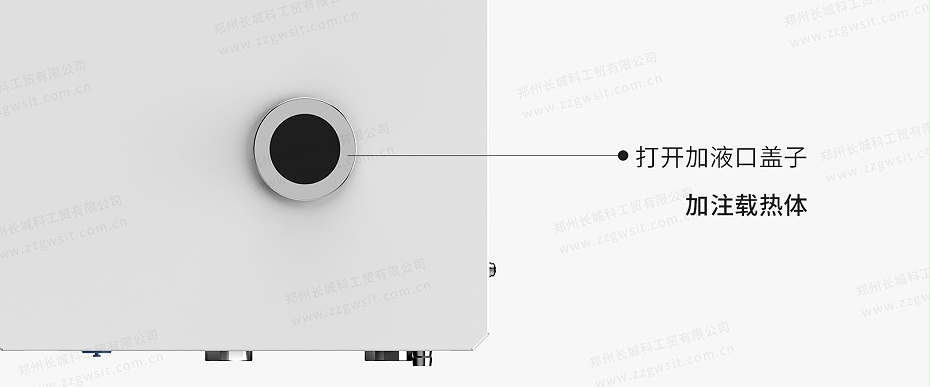

加液量（L）		9

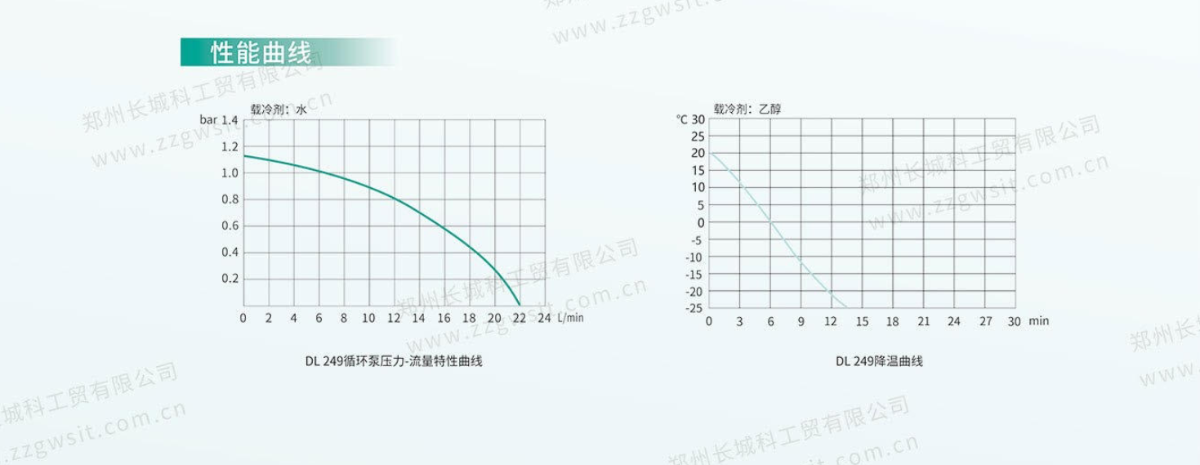

循環泵	最大流量 (L/min)	23
	最大壓力 (bar)	1.2
連接軟管 (mm)		硅橡膠軟管：Φ13×Φ9
安全保護		延時、過熱、過電流保護、高壓保護
儲液槽材質		06Cr19Ni10
載熱體出、回液口		G1/2
防護等級		IP20
電源		220-240V～，50Hz
外形尺寸 (mm)		300W×480D×630H
整機重量 (kg)		38
室溫高于15℃，且設備空載時，單獨啟動循環泵可將儲液槽內載熱體溫度升至40℃。
*環境溫度為20℃時。
